VR szemüveg házilag

Szerző Aiasz  •  vasárnap, 03.05.2015, 18:00
25894 megtekintés

Előző cikkem folytatásaként bemutatom a legegyszerűbb módját annak, miként készíthetünk magunknak saját virtuális szemüveget. Pár otthoni eszközből megépíthetjük saját szemüvegünket. Ha nem szeretnénk bajlódni vele, akkor megvehetjük, megrendelhetjük körülbelül 5$(~1500Ft) megfelelő összegért.

11

A projekt nem az én agyszüleményem, hanem a Google remek mérnökeinek a kreativitását dícséri. Olyan részletességgel tervezték meg az eszközt, hogy bárki könnyen megcsinálhatja, és tucatnyi alkalmazást talál hozzá a Google Playben.

Az eszköz neve: Google Cardboard

Ezekre az eszközökre lesz szükségünk:

  • – Android okostelefon (4.0 vagy újabb)
  • – Két nagyítólencse
  • – Egy nagyobb hullámpapír vagy doboz
  • – Egy befőttes gumi, vagy postás gumi
  • – Cellux
  • – Olló, tapétavágó, vagy szike
  • – Kinyomtatott hajlítás mintára
22 33

Töltsük le innen a készletet, mely tartalmazza a hajlítás, vágásmintát többféle formátumban, illetve minden olyan instrukciót, és eszköz leírást amire szükségünk lehet. Nagyon fontos kérdés a lencse, ami az eszközbe kerül.

100

(Egy Bi-convex asszimetrikus lencsepárt kell keresnünk. Én egy diavetítőből szereztem. A lényeg az, hogy közel azonosak legyenek az instrukcióban lévő paraméterekkel, és mind a kettő ugyan olyan legyen.) Ha a lencsénk nem jó akkor a kép homályos lehet és kissé émelyegni fogunk a tartós használat során. Javaslom, hogy a letöltött anyagokból a Scissor-cut template.pdf-et nyomtassuk ki. Ami három A4-es lapra nyomtatja rá a kivágandó, és összehajlítandó tervet. (Ha olyan dobozra készítjük aminek mintás az oldala, javaslom a vázlatot a mintás felületre vigyük fel, így a belső minta nélküli oldal lesz majd a szemüveg külső felülete. Jobban mutat mint amilyen az enyém lett. 🙂 )

Így néznek ki az eszközök kiterítve:

00

Fontos megjegyezni, hogy a kinyomtatott oldalak összeillesztésekor ügyeljünk a fedésre. A lényeg annyi, hogy vágjuk ki a vastag fekete vonalak mentén a sima papírlapunkat, és a különálló oldalakat illesszük össze a megfelelő pontokon. Én celluxal összeragasztottam őket, majd egy az egyben ráragasztottam a hullámpapírra, és úgy vágtam körbe. (Én személy szerint a mágneses részeket elhagytam belőle, anélkül is működik, csak az irányítás nehézkesebb.) Miután körben kivágtuk a piros vonalak mentén hajlítsuk be a megfelelő irányba a hullámpapírt.


Az összeszerelést segítő videó

Először a lencsét tartó háromtagú papírt kell összeilleszteni, majd ezt kell beleilleszteni a legnagyobb elembe, és köré hajlítani. Az egyetlen apró elemet pedig a végén kell beleilleszteni, ez fogja majd elválasztani a két szem képét. A befőttes gumit én a szerkezet összetartására használtam, de ezt a melléklet képeken tépőzárral oldják meg. 🙂

55Az összeillesztés lépései(A nagyobb nyomtatási rajzhoz.)

Miután összeszereltük, már nincs más dolgunk mint a telefonunkra feltelepíteni a Google Play-ből a Google Cardboard alkalmazást. Ez az alkalmazás tartalmaz számos demonstrációs programot a kastély látogatástól, a google earth repülésig.

111

Valamint több pluszban letölthető programot is találunk a Google Play-ben. Nekem a Jurrasic VR – Google Cardboard jött be a legjobban.

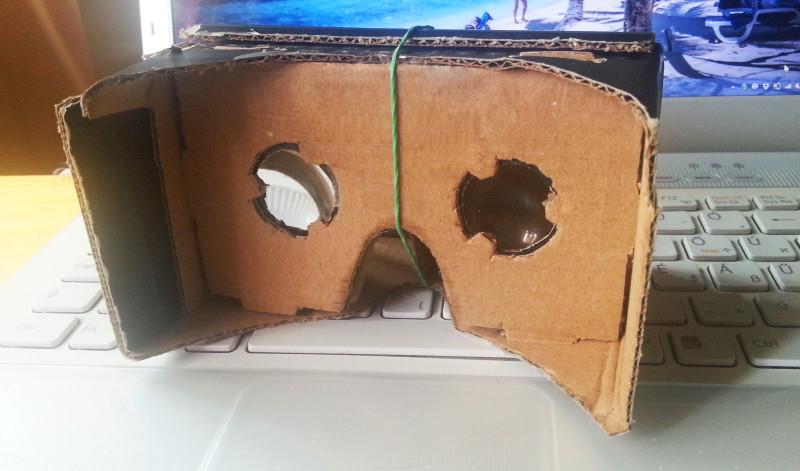

Az általam készített Cardboard ilyen lett. 🙂

77

Ebből a dobozból készítettem:

99

Aki nem szeretne nyomtatni: aliexpress.com
Képek forrása, és a hivatalos link: Google.com
